山东化工厂压力管道安装

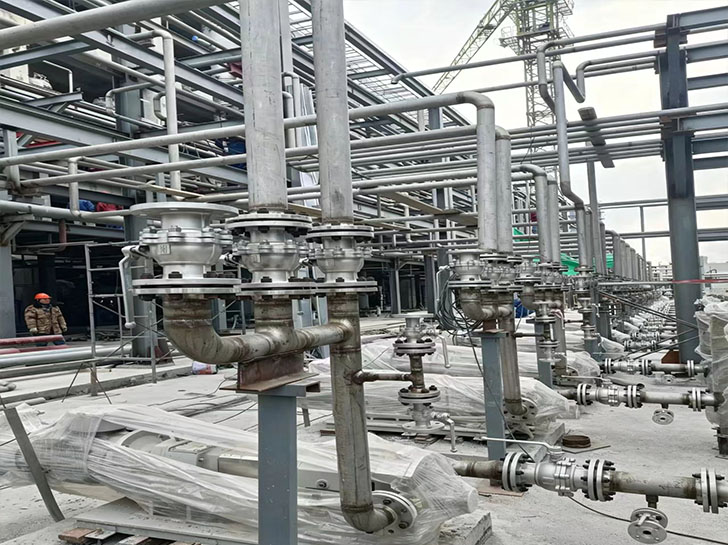

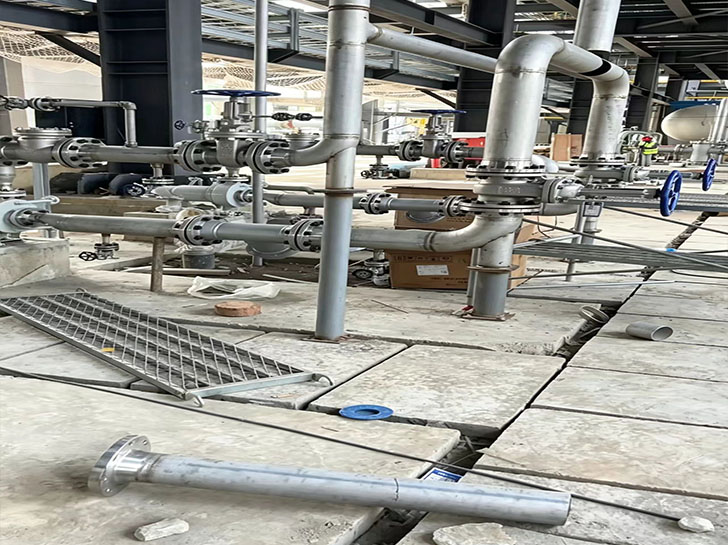

山东化工厂压力管道安装，由河北民烁管道安装工程有限公司承接，包含蒸汽分汽包管线、氮气工艺不锈钢管道、压缩空气管道敷设。管道材质包含20#无缝钢管、304不锈钢管，管径范围DN25~DN200，不锈钢管壁厚度3mm，设计最高压力0.95MPa，属于特种设备压力管道范畴。

现场施工条件有限，管线沿地面低支架敷设，需要避开原有设备、电缆沟，同时要预留检修空间，对管道排布、焊接质量、保温防腐要求高。工期紧，需要同步完成预制、现场安装、探伤、试压、吹扫全套工序。

施工难点

1. 管线沿途障碍物多，管道走向需要现场二次优化，保证支架稳固，热膨胀补偿到位，防止蒸汽管道热变形拉扯焊缝。

2. 不锈钢304管道焊接要求高，焊缝外观成型、内部保护控制严格，焊口需要做RT射线探伤，一级、二级片严格按规范验收。

3. 蒸汽管道伴热、保温、外护层施工，需要控制接缝，减少热量损耗，防止低温区域管道冷凝滴水。

4. 压力管道必须完成水压试验、管道吹扫，全程资料同步，满足特种设备监检要求，顺利完成竣工验收。

施工工艺

1. 管道预制：管材进场先检验材质证明，外观检查、尺寸复核，在预制场下料、坡口加工，减少现场高空/狭小空间作业。不锈钢管单独存放，避免碳钢铁离子污染。

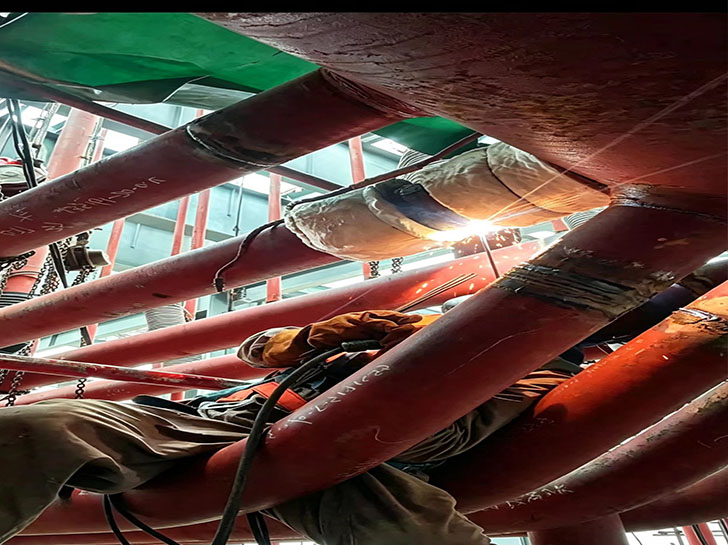

2. 组对焊接：碳钢蒸汽管道采用氩电联焊；304不锈钢管道采用氩弧焊打底，保证根部成型。所有焊口编号，做好焊接记录，焊工持证上岗。

3. 无损检测：按设计比例安排RT拍片探伤，筛选不合格焊口返修，复检合格方可进入下道工序。

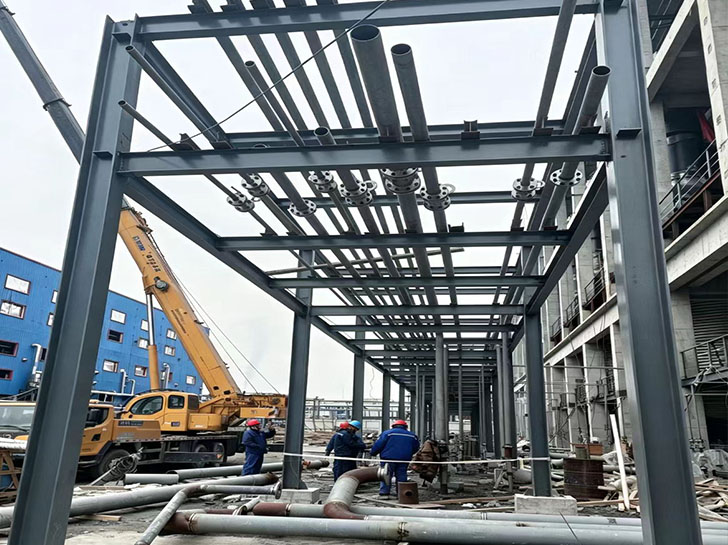

4. 支架、补偿器安装：低支架基础找平，固定支架、滑动支架按图纸安装；合理设置波纹管补偿器，吸收蒸汽升温产生的热伸长量。

5. 试压与吹扫：分段水压强度试验，保压检查无渗漏；完成管道空气吹扫，清除管内铁锈、焊渣杂质。

6. 防腐保温：碳钢管道除锈、刷防腐底漆面漆；蒸汽管道包裹保温棉+铝皮外护，阀门、法兰单独做可拆卸保温盒。

项目成果

项目按期完工，所有焊口探伤一次性合格率达标，压力试验无渗漏，系统试运行稳定。整套蒸汽、氮气、压缩空气管线投入使用，满足厂区连续生产需求，顺利通过特种设备验收。

河北民烁管道具备压力管道整套施工能力，可承接工业蒸汽、氮气、压缩空气、不锈钢工艺管道安装、改造、维修，从图纸深化、现场施工、无损检测到竣工资料一站式服务。

本工程为厂区公用工程改造，包含蒸汽分汽包管线、氮气、压缩空气管道，管径DN25-DN200，304不锈钢管壁厚3mm，设计压力0.95MPa。

施工难点为现场管线复杂、蒸汽热膨胀控制、不锈钢氩弧焊及射线探伤。我司完成管道预制、持证焊接、RT无损检测、水压试压、吹扫、防腐保温全套施工。工程一次性通过压力管道验收，投产运行稳定。

河北民烁管道专注工业压力管道安装、改造，可承接碳钢、不锈钢各类工业管道工程。

项目名称2：车间压缩空气管道安装项目

项目概况2

本项目为生产车间新增压缩空气管网工程，由河北民烁管道安装工程有限公司承建。管线材质选用20#无缝钢管+304不锈钢管道，设计压力0.9MPa，管径DN20～DN150。管线覆盖多个生产车间，为车间气动设备、工装机具提供稳定气源。

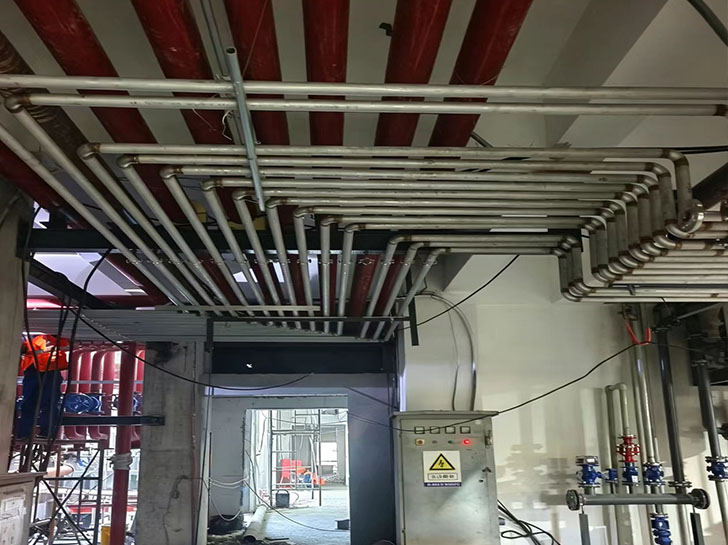

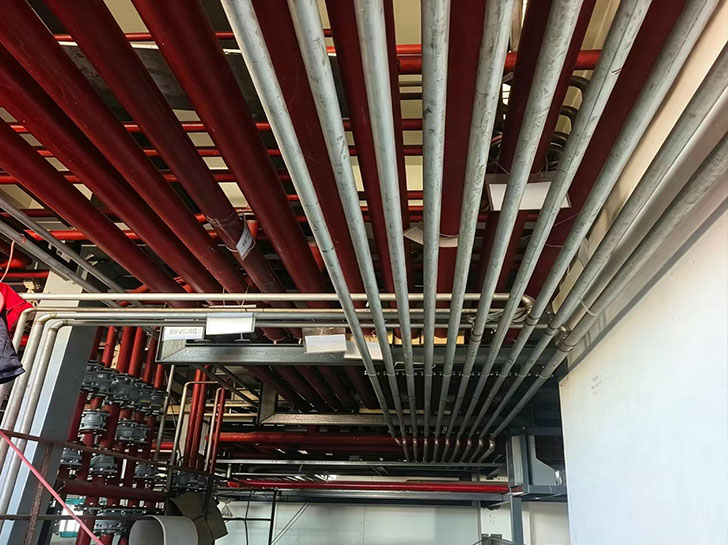

现场车间设备密集，原有电缆、桥架较多，管道沿立柱、地面支架敷设，要求布局整齐，不影响车间车辆通行与设备检修。项目包含管道支架制作安装、管道焊接、压力试验、吹扫、防腐涂装施工。

施工难点

1. 车间内设备多，管线走向需要现场微调，管道支架定位精准，不能破坏原有地面基础与电缆线路。

2. 压缩空气管道要求管内洁净，焊接时控制焊渣、氧化皮，完工后彻底吹扫，防止杂质进入气动设备造成阀门损坏。

3. 管线长，需要合理设置排水点，低位安装疏水阀，及时排出压缩空气中冷凝水，保护后端生产设备。

4. 管道焊缝按规范比例做无损探伤，焊口质量验收，保障长期供气无漏气。

施工工艺

1. 材料进场验收：钢管、管件进场核对材质合格证，外观检查有无裂纹、锈蚀；不锈钢管材单独堆放，防止碳钢污染。

2. 预制加工：场外提前下料、开坡口，减少车间内动火作业，降低现场安全风险。

3. 管道组对焊接：碳钢管道氩电联焊，不锈钢管道氩弧焊，焊工持证上岗，每个焊口编号登记，留存焊接记录。

4. 无损检测：按规范比例进行RT射线探伤，缺陷焊口返修复检，合格后方可继续施工。

5. 支架安装：角钢支架除锈防腐，固定支架、导向支架按间距安装牢固。

6. 试压、吹扫：分段水压试验，保压检查无渗漏；采用压缩空气爆破吹扫，清理管内焊渣、灰尘。管道低点加装疏水装置。

7. 防腐施工：碳钢管道除锈，涂刷底漆、面漆，成品保护，避免车间施工磕碰损伤涂层。

工程按期竣工，探伤、试压全部一次性验收合格，管网无漏气现象。系统投入使用后，供气压力稳定，疏水效果良好，满足车间全部气动设备持续生产使用。

河北民烁管道可承接各类工业压缩空气、氮气、工艺压力管道新建、改造维修，提供图纸深化、现场安装、探伤检测、竣工资料一站式服务。

本项目为生产车间压缩空气管网新建，设计压力0.9MPa，管径DN20-DN150，采用碳钢与304不锈钢管材。施工重点为车间狭小空间布管、管道内部洁净处理、低位疏水装置安装，配套焊口RT探伤、水压试压、空气吹扫、防腐施工。工程验收合格，供气稳定，保障车间气动设备长期运行。

河北民烁管道专业承接工业压力管道安装改造工程。
