弯头中心高计算方法说明

1倍（短半径）与1.5倍（长半径）弯头 · 90° / 45° 现场下料计算

1 编制说明与适用范围

本说明用于管道预制、现场安装下料时，计算 1 倍（短半径）与 1.5 倍（长半径）弯头的中心高尺寸，覆盖 90° 与 45° 两种常用角度。文中公式、系数及示例结果均按现场成品弯头下料口径整理，适用于蒸汽管道、热力管道、工业管道、压缩空气管道等施工现场的管路排布、错边、来回弯及平行管下料参考。

2 基本概念

2.1 弯头分类

管道弯头按弯曲半径与公称直径 DN 的倍数关系，分为以下两类：

（1）1倍弯头即短半径弯头（SR），理论弯曲半径 R = DN，多用于安装空间受限、压力等级较低的管路；

（2）1.5倍弯头即长半径弯头（LR），理论弯曲半径 R = 1.5DN，水流阻力小、受力条件好，是工业压力管道、蒸汽与热力管道中优先选用的类型。

2.2 弯曲半径与中心高

弯曲半径 R 指弯头中心线圆弧的半径；中心高 H 指由管端端面到弯头中心线对应位置的垂直（或偏移）尺寸，是现场下料、对口和管线排布时直接量取的控制尺寸。90° 弯头的中心高等于弯曲半径；45° 弯头的中心高需在弯曲半径基础上再乘以偏移系数 0.414。

2.3 计算系数说明

（1）系数 1.016 / 1.524：1.016、1.524 为成品弯头按现场下料实测整理出的系数，分别对应 1 倍、1.5 倍弯头，计算时直接以公称直径 DN 乘以该系数，所得尺寸与管件实物相符，便于现场口算下料。

（2）系数 0.414：0.414 为 45° 弯头专用偏移系数（tan22.5° ≈ 0.4142），仅用于 45° 弯头中心高计算；90° 弯头不乘该系数。

3 计算公式汇总

四类弯头的弯曲半径与中心高公式汇总见表1。

表1 弯头弯曲半径与中心高公式汇总表

4 DN125 实例演算

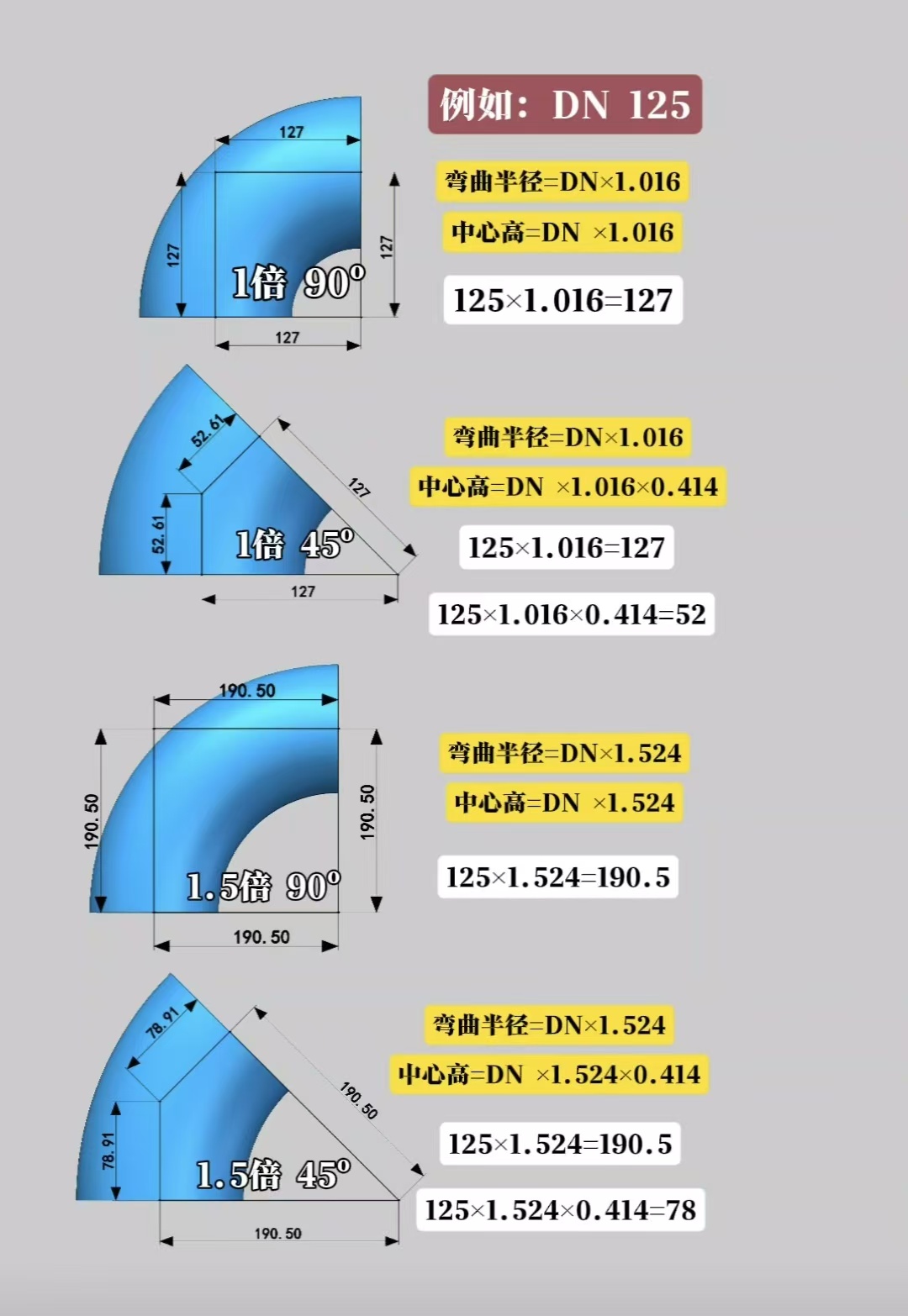

以图纸示例规格 DN125 为例，分别计算四类弯头的中心高，演算过程如下。

4.1 1倍 90° 弯头

弯曲半径：R = DN × 1.016 = 125 × 1.016 = 127 mm

中心高：H = DN × 1.016 = 127 mm

4.2 1倍 45° 弯头

弯曲半径：R = DN × 1.016 = 125 × 1.016 = 127 mm

中心高：H = DN × 1.016 × 0.414 = 127 × 0.414 ≈ 52.61 mm（图纸标注值）

4.3 1.5倍 90° 弯头

弯曲半径：R = DN × 1.524 = 125 × 1.524 = 190.50 mm

中心高：H = DN × 1.524 = 190.50 mm

4.4 1.5倍 45° 弯头

弯曲半径：R = DN × 1.524 = 125 × 1.524 = 190.50 mm

中心高：H = DN × 1.524 × 0.414 = 190.50 × 0.414 ≈ 78.91 mm（图纸标注值）

说明：45° 中心高按图纸标注口径取 52.61 mm、78.91 mm；若直接按公式逐项相乘，计算值分别为 52.58 mm、78.87 mm，现场下料前应以管件实物实测尺寸为准。

5 常用规格中心高速查表

根据表1公式推算 DN50 至 DN200 常用规格的中心高，结果见表2，单位 mm，保留两位小数，供现场快速查阅；实际下料仍应核对进场管件实物尺寸。

表2 常用规格弯头中心高速查表（单位：mm）

6 现场下料注意事项

（1）尺寸测量一律以管道中心线为基准，不要量管壁，避免因管径、壁厚不同造成误差。

（2）90° 弯头中心高等于弯曲半径；45° 弯头必须再乘以 0.414，两类角度公式不可混用。

（3）压力管道、蒸汽管道、热力管道优先选用 1.5 倍长半径弯头；安装空间受限时再考虑 1 倍短半径弯头。

（4）现场预制前，应将计算尺寸与进场弯头实物逐一复核；不同厂家、批次的成品弯头尺寸可能存在偏差。

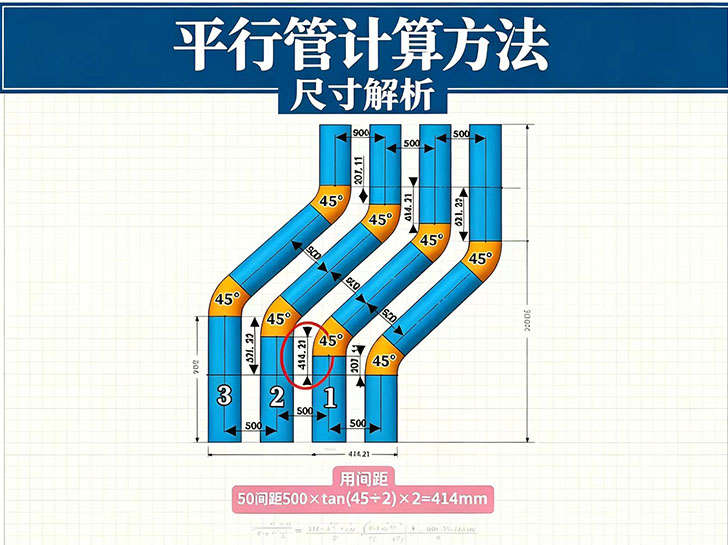

（5）来回弯、平行管错边等组合下料时，先按本说明算出单个弯头中心高，再叠加直管段长度，避免直接按斜长下料。
